多樣化前處理精靈及網格工具 智慧設計再升級

科盛科技產品處經理 蔡耀震

Moldex3D持續推出料管和噴嘴模擬、IC點膠製程模擬等先進模擬技術,提升模流分析的精確度;因此Moldex3D也必須同步提升相關模擬所需的前處理功能,並克服一般在射出成型模擬上常見的挑戰,例如以下幾點:

  1. 料管和噴嘴的網格製作困難。為了準確的計算進入進澆口前的熔膠行為,需要有高品質的實體網格,往往需要在Moldex3D Mesh上進行複雜的網格建構,提高了運用此模擬分析的難度。
  2. IC點膠製程的網格以往也是在Moldex3D Mesh上建構,使用者需要對每一塊IC封裝組件,例如晶片、錫球、溢流區等,分高度及分層建構網格。網格元素量也很龐大,若有要調整網格密度,往往牽一髮動全身。
  3. 異型水路的製作,目前市面上也少有適合的軟體,使用者需要建構出貼著產品表面一段距離的水路,大多自行在3D空間中繪製,不易做到良好的控制及調整。
  4. 需要比較產品設變前後的結果時,會不希望網格密度差異影響結果,所以通常會依照設變前的灑點過程,再一次的灑點在設變後的產品上。當案例較複雜,或是需要比對多次設變結果時,這樣的過程就會相當費時費力。
  5. 網格建構過程中,複雜幾何產品難免會有細長導圓角、狹窄面造成展弦比不佳的網格,使用者需要花大量時間來調整及修復。

因應這些需求,Moldex3D Studio 2021推出多樣化的前處理精靈,幫助使用者加速建模工作。此外也新增同步灑點的網格建構設定功能,以及網格展弦比的修復功能,全面考量到使用者的使用情境,克服各種前處理網格建構上的困難。以下說明主要的重點項目。



噴嘴塑料區精靈 (Nozzle Zone Wizard)

Moldex3D新增噴嘴塑料區精靈,可自動化建構出高品質的噴嘴塑料區網格。使用者也可建立噴嘴塑料區來模擬螺桿壓動熔膠的行為,得到更真實的流率與料溫。

精靈中提供三種不同的噴嘴前端,搭配三種噴嘴主體,共有九種組合,產生相對應的線架構噴嘴塑料區(圖一)。使用者可以參考這幾種類型的噴嘴塑料區,調整為符合現場的實際尺寸。當尺寸規則符合噴嘴塑料區的網格建構標準,軟體會自動產生適合的高品質網格,用以模擬真實螺桿壓動熔膠的行為(圖二)。

圖一 噴嘴塑料區精靈提供多種噴嘴類型

圖二 軟體自動產生出高品質的噴嘴塑料區網格

IC封裝自動混合式網格精靈

Moldex3D Studio 2021前處理開始正式支援IC產品的網格製作,提供IC封裝自動混合式網格精靈,使用者在Studio就可以從頭到尾完成IC封裝模流分析的前後處理。第一階段先進行3D IC封裝元件建立(如圖三):輸入2D IC草圖的曲線,利用此功能選框線,並設定Z方向位置、元件高度及屬性資訊,即可建立出環氧樹脂(Epoxy)、基板(Substrate)、膠捲(Tape)、導線架(Leadframe)、晶片(Chip)、錫球(Bump)等IC元件。

圖三  3D IC封裝元件建立

第二階段透過IC網格自動建構精靈(如圖四),設計變更後就能夠自動產生網格,省下可觀的時間,且能同時保有以往手堆網格的品質。圖五說明目前Studio IC封裝自動混合式網格精靈所支援的IC產品類型,涵括各種常見的IC產品,如轉注成型、壓縮成型、嵌入式晶圓級封裝(EWLP)和底部填充等等。同時還可支援複雜的幾何流道:運用BLM網格技術產生流道網格,IC元件則用Hybrid網格產生,澆口區域網格即可會自動銜接。

圖四 IC網格自動建構

圖五 Studio IC Auto Hybrid Mesh支援的IC產品類型

異型水路精靈

Moldex3d Studio 2021推出全新的異型水路精靈,提供更彈性且多元的異型水路設計結果。主要概念是依使用者提供的2D水路路徑快速投影產生異型水路,並加入以下特點:

(a)    可勾選水路是否要延伸到模壁,如圖六(a)。
(b)   可控制最小模壁厚度,以決定是否讓水路進入盲孔,如圖六(b)。
(c)    可投影至六個軸向,建構出產品凹穴內部的異型水路,加強散熱效果,如圖六(c)。

圖六 異型水路精靈的各種特色功能

設變前後灑點一致化

為了使產品設變前後的灑點密度一致, Moldex3D Studio提供同步灑點功能,針對設計變更後的幾何模型,可以自動從原始模型中擷取灑點資料,快速映射出與原始模型相近的解析度,也能提示未映射到的邊,讓使用者快速設定好所需的灑點資料(如圖七)。

圖七 同步灑點功能讓設變前後灑點一致化

修復展弦比

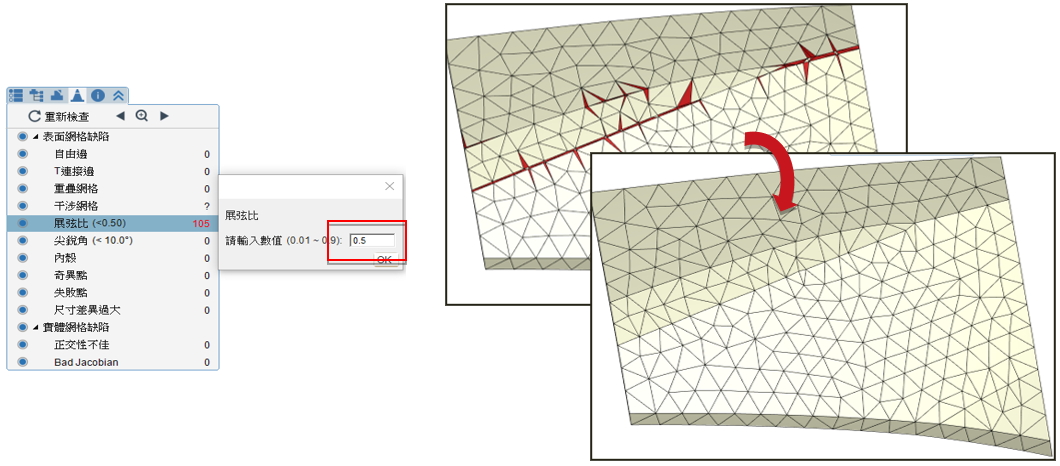

新增的修復展弦比功能(如圖八),可快速自動修復展弦比不佳的網格,展弦比可在網格缺陷樹定義,並調整修復的範圍。針對有複雜特徵或大量細小導圓角的產品,此功能可節省許多修復網格的時間,並同時保留重要特徵。

圖八 自動修復展弦比不佳的網格

Moldex3D Studio在2021版本一口氣推出三個新的前處理精靈,以及嶄新的網格工具,協助客戶更有效率的產生高品質、高解析度的網格,以利進行射出成型及各種先進製程的分析。在推動工業4.0的腳步上,Moldex3D始終站在最前線,持續研發出多樣化且高效能的模擬工具,是用戶實現智慧製造的一大利器。
