Moldex3D 產品概覽

Moldex3D是塑料射出成型產業中的電腦輔助工程領導產品。Moldex3D擁有一流的分析技術，可協助客戶模擬最廣泛的射出成型應用範圍，來優化產品設計和可製造性，以達到縮短上市時間並提高最大的產品投資回報率。

特色

CAD嵌入式前處理
高級自動3D網格引擎
高解析三維網格技術
高效能平行運算

Moldex3D 網格

Moldex3D 網格支援各種不同的網格類型，包括 2D 三邊形及四邊形網格、3D四面體、棱柱體、六面體、voxel (brick)和金字塔型網格。 Moldex3D 網格提供多種主流網格方法:純三邊形表面、以四面體為主的表面網格；純四面體網格、邊界層網格、純voxel網格、混合式實體網格及中間面簡化網格。客戶可從中選擇符合自己的特殊模擬需求來建立網格模型。

設計驗證 (eDesign)	模流創新 (BLM)	模流創新 + (Solid)
自動化網格生成	自動化網格生成	手動化控制網格 (Hexa，Prism，Pyramid， Hybrid)
CAD/PLM整合	CAD/PLM整合製程優化	製程優化特殊製程的支援
簡單、快速、效率	精細、準確、效率	客製化、精細、準確

優勢

具有強大的網格劃分技術的前處理工具與支援不同的網格元素型態，以提高實體網格產生效率
可以產生純三邊形網格與四邊形為主的表面網格
支援自動四面體、邊界層網格、混合實體網格，與voxel型態實體網格
可以產生高品質的三維實體網格
提供自動檢核與自動修復工具以確保網格品質的分析準確性
以下為Moldex3D 網格支援的網格輸/入輸出格式

軟體	三維實體網格		薄殼網格
軟體	輸入	輸出	輸入	輸出
ABAQUS		*.inp
ANSYS	*.ans	*.ans	*.ans	*.ans
FEMAP	*.neu
HyperMesh	*.ans		*.unv
IDEAS	*.unv		*.unv
Moldex3D	*.mfe	*.mfe	*.msh	*.msh
MSC.Nastran	*.dat	*.dat
MSC.Patran		*.pat	*.pat
Creo (Pro/Engineer)	*.fnf		*.fem
STL				*.stl

eDesign

完整設計驗證與優化方案

Professional

高精度要求下的最有效方案

Advanced

高階模具成型製程的設計驗證與優化方案

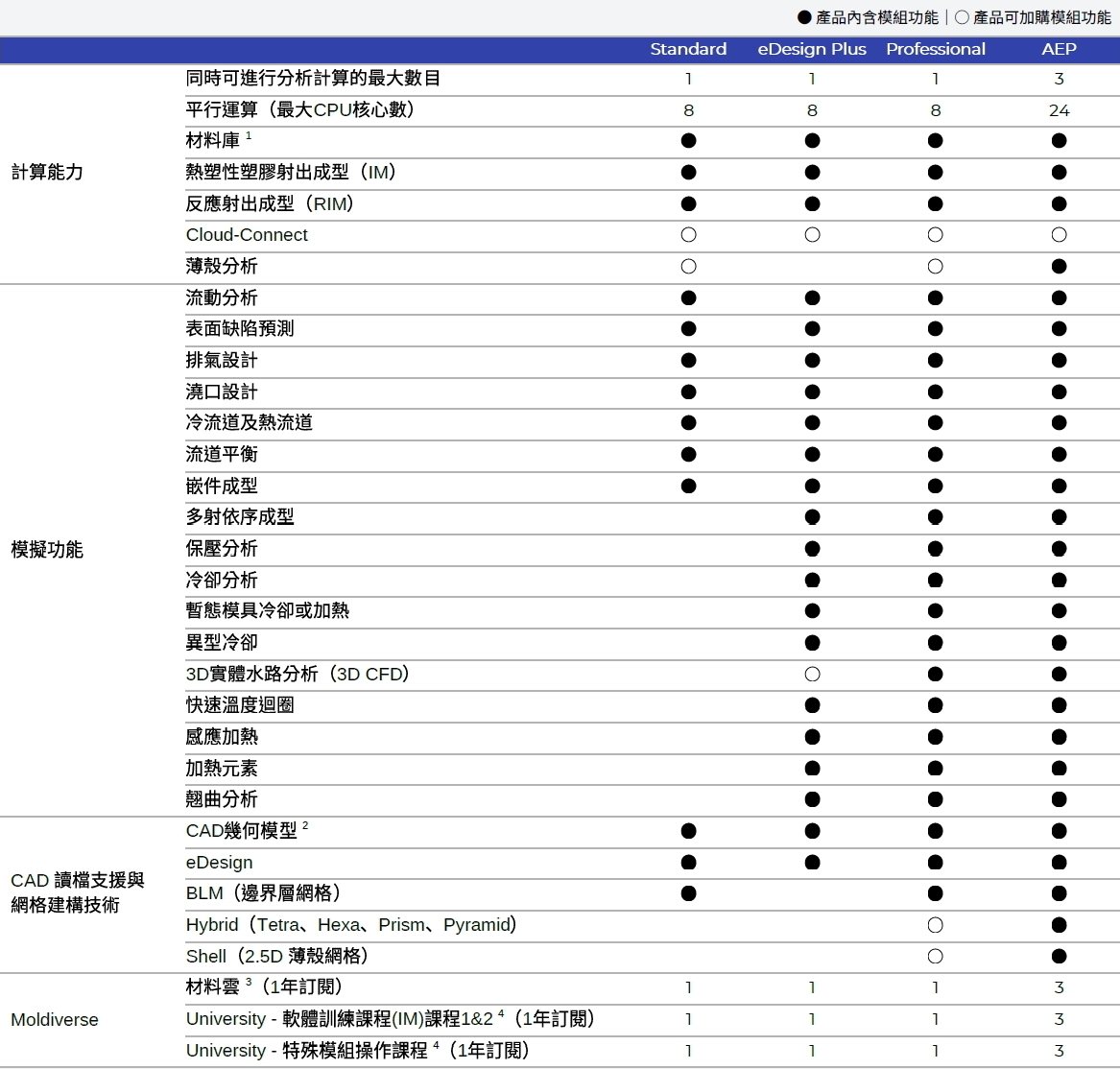

產品與模組列表

● 產品內含模組功能 ○ 產品可加購模組功能

	Professional Basic	eDesign	Professional	Advanced
網格建構技術
BLM (邊界層網格)	●		●	●
eDesign	●	●	●	●
Solid (Hexa, Prism, Pyramid, Hybrid)				●
Shell (2.5D 薄殼網格)				●
標準射出成型模組
計算能力
同時可進行分析計算的最大數目	1	1	1	3
平行運算 (最大CPU核心數)	4	4	8	12
雲端運算	●	●	●	●
材料庫 ¹	●	●	●	●
熱塑性塑膠射出成型 (IM)	●	●	●	●
反應射出成型 (RIM)	●	●	●	●
模擬功能
流動分析	●	●	●	●
表面缺陷預測	●	●	●	●
排氣設計	●	●	●	●
澆口設計	●	●	●	●
冷流道及熱流道	●	●	●	●
流道平衡	●	●	●	●
機台響應 ²	○	○	○	○
保壓分析		●	●	●
冷卻分析		●	●	●
暫態模具冷卻或加熱		●	●	●
異形冷卻		●	●	●
3D 實體水路分析 (3D CFD)		○	●	●
快速溫度迴圈		●	●	●
感應加熱		●	●	●
加熱元素		●	●	●
翹曲分析		●	●	●
嵌件成型	●	●	●	●
多射依序成型		●	●	●

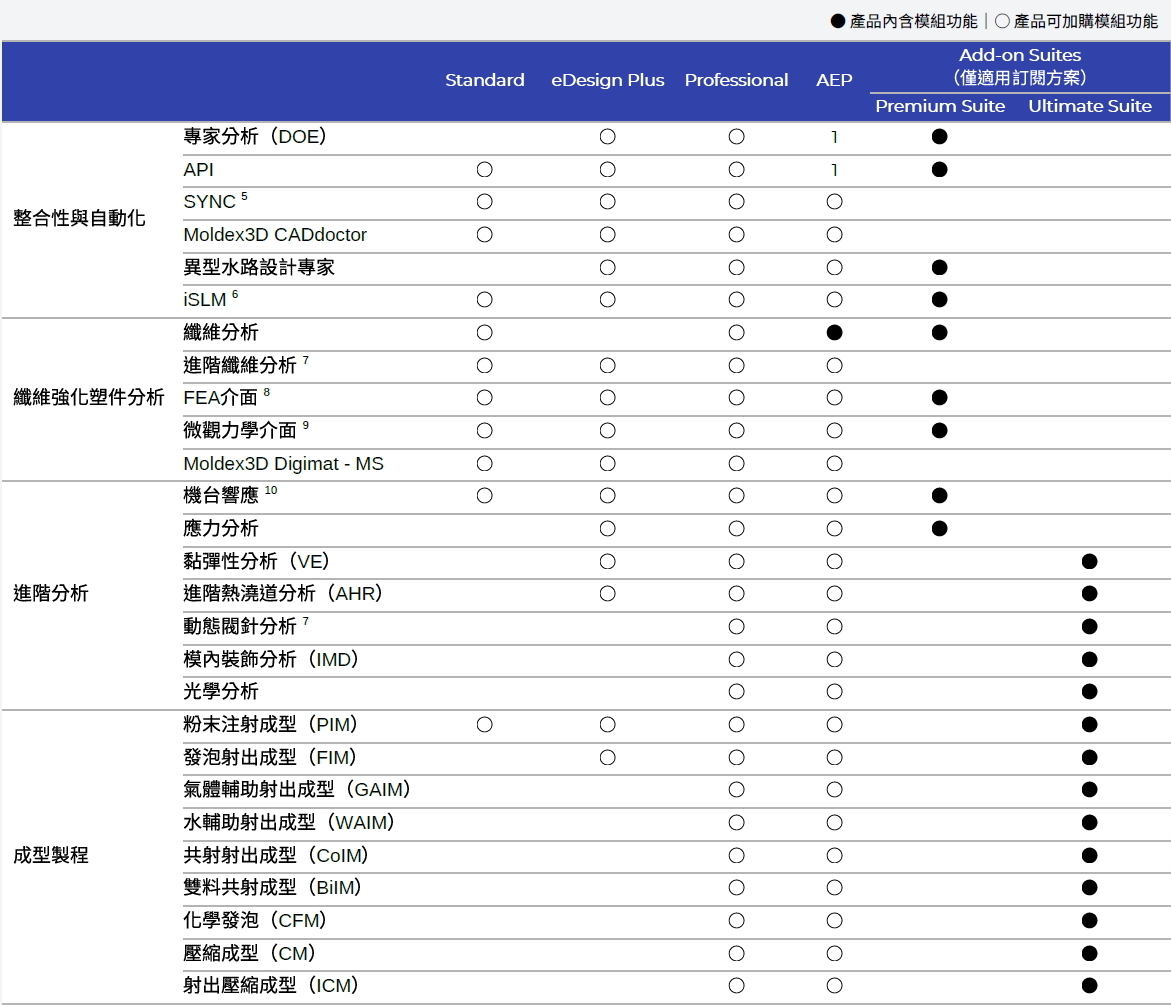

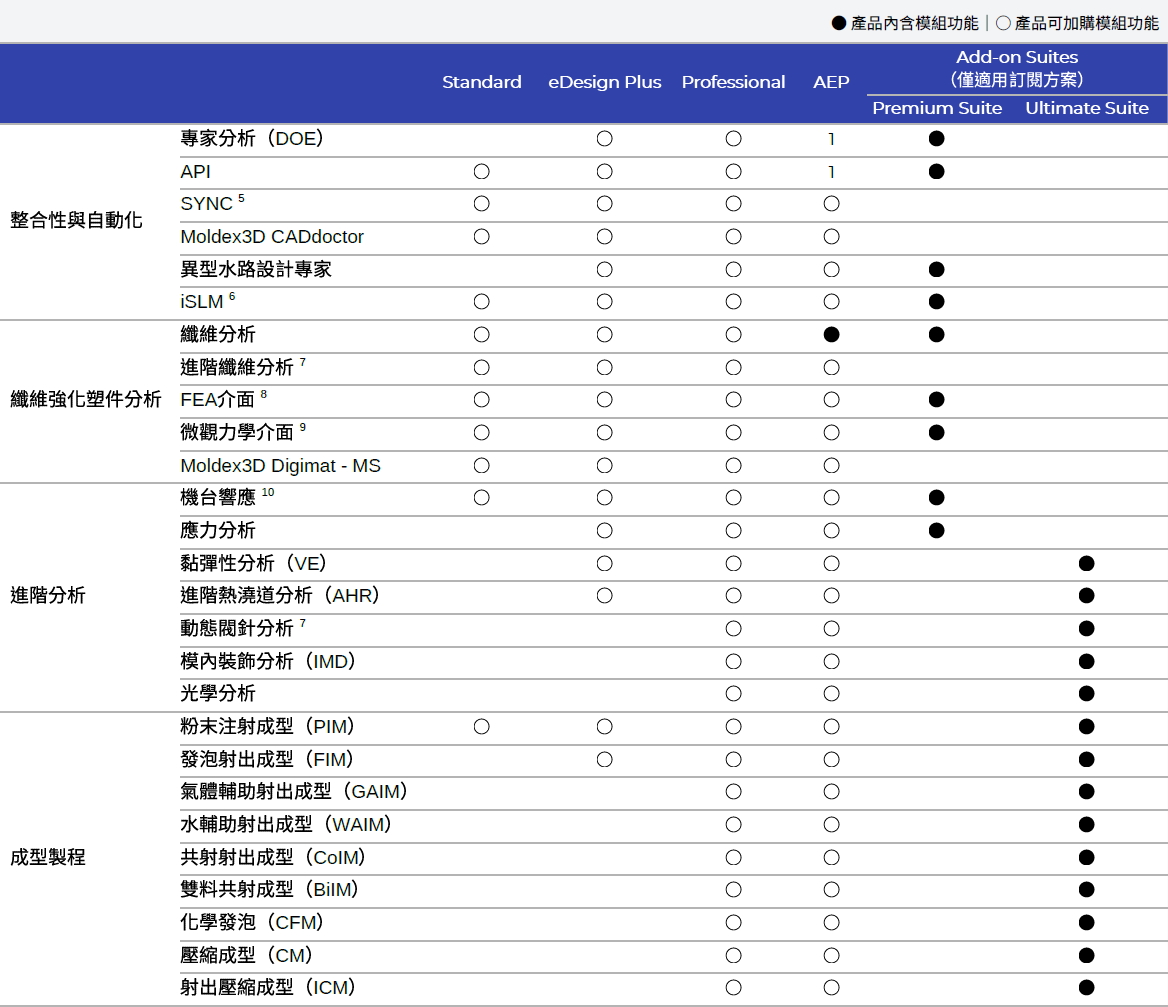

進階分析模組
CAD 協作工具
SYNC ³	○	○	○	○
Moldex3D CADdoctor	○	○	○	○
纖維強化塑件分析
纖維分析 ⁴	○	○	○	○
FEA 介面 ⁵	○	○	○	○
微觀力學介面 ⁶	○	○	○	○
Moldex3D Digimat-RP	○	○	○	○
力學
應力分析		○	○	○
力學分析			○	○
光學
黏彈性分析 (VE)		○	○	○
光學分析				○
設計管理與優化
專家分析 (DOE實驗設計優化)		○	○	○
進階熱澆道分析 (AHR)		○	○	○
模內裝飾分析 (IMD)			○	○
API	○	○	○	○
特殊成型製程模擬
粉末注射成型 (PIM)	○	○	○	○
發泡射出成型 (FIM)		○	○	○
氣體輔助射出成型 (GAIM)			○	○
水輔助射出成型 (WAIM)			○	○
共射射出成型 (CoIM)			○	○
雙料共射成型 (BiIM)			○	○
PU化學發泡 (CFM)			○	○
壓縮成型 (CM)				○
射出壓縮成型 (ICM)				○
樹脂轉注成型 (RTM)				○

材料庫：熱塑性材料、熱固性材料、成型機、冷卻液、模具材料
機台響應功能需要由機台特性服務服務所取得的檔案來啟用
Moldex3D SYNC 支援 CAD 軟體：PTC® Creo®、NX、SOLIDWORKS®
扁纖與流纖耦合功能需要額外的授權 : EnhancedFiber
Moldex3D FEA 介面模組支援結構分析軟體：Abaqus、ANSYS、MSC.Nastran、NXNastran、LS-DYNA、MSC.Marc、OptiStruct
Moldex3D 微觀力學介面模組支援結構分析軟體：Digimat、CONVERSE

系統需求

A. 作業系統

Platform	OS	Remark
Windows / x86-64	Windows 10 series Windows 8 series Windows 7 series* Windows Server 2012 R2** Windows Server 2016 Windows Server 2019	Moldex3D 2021已通過認證並支援Windows 10 : Win 7平台將在下一個正式版本後停止支援 : 需要更新到KB2919355*或更新的版本
Linux / x86-64	CentOS 7 series CentOS 8 series RHEL 7 series RHEL 8 series	Linux平台僅用於計算資源。Moldex3D LM、前處理、後處理都不支援Linux平台。

B. 硬體需求

基本
CPU	Intel® Core i7 Sandy Bridge 系列
RAM	16 GB RAM
HDD	1 TB free space
建議
CPU	Intel® Xeon Platinum 8000 series
RAM	64 GB RAM
HDD	4 TB free space
Graphic Card	NVIDIA Quadro series, AMD Radeon series
Screen Resolution	1920 x 1080

為了增加計算效能和穩定，建議關閉RC/DMP 下的Hyper-Threading RC/DMP。
