金屬工業研究發展中心
雷射投影機陣列鏡片光學品質分析研究
挑戰
光學鏡片需要透光，所以多為非結晶材料，塑料從低溫低壓到高溫高壓，再到低溫低壓所承受的應力變化很大，成型收縮不易控制，在鏡片射出成型後，塑膠材料在冷卻過程中易發生收縮變形，收縮量和收縮方向不易控制；但因為材料的特性，給予過多的壓力會使塑料脆裂，而溫度過高塑料可能又會熱裂解，所以如何有效優化光學成型參數，是本案例的研究目標。
解決方案

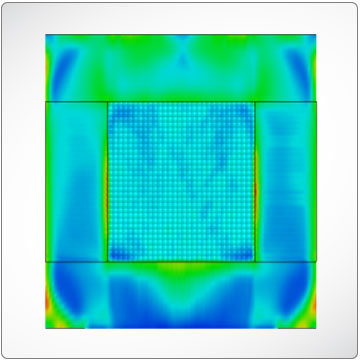

金屬中心運用Moldex3D模流分析軟體，針對其模溫、射速、以及保壓壓力做變動，找出影響殘留應力及翹曲量的關鍵因子，進行實際射出驗證以及比較光彈、光程差。結果發現，射出速度的增大，會大幅改善光程差和光彈條紋；而保壓壓力及保壓時間增加，則會改善翹曲量。
效益
- 成功改善光程差值約50%
- 消除光彈條紋微結構應力
- 改善翹曲量約30%
