技術驗證部．高級工程師．賴德隆

現代塑膠產品設計為了追求功能集成與美觀，模具結構變得日益複雜。對嵌入件（Part Insert）而言，前處理—特別是網格製作—面臨巨大挑戰。多材質射出成型（Multi-Component Molding，MCM）模擬最困難的地方在於不同材質（如雙色模、金屬嵌件）之間的接觸面處理，其模擬的準確度往往取決於組件交界面的處理。

以往工程師常面臨兩難：選擇非匹配網格（Non-matching Mesh）以節省建模時間，抑或追求極致的物理連續性，但得忍受手動對齊網格的繁瑣過程。Moldex3D 2026新增分割複曲面功能，有利於處理接觸面的網格，從而順利產生所需網格。

幾何定義以及幾何分割

步驟1：準備模型

在模型頁籤中的模型籤中點選匯入幾何，並選取模型所需匯入的幾何檔案，選擇檔案後按下確認，塑件（多重曲面）以及流道（曲線）的幾何模型便會匯入，並於顯示視窗中顯示。

步驟2：模型設定

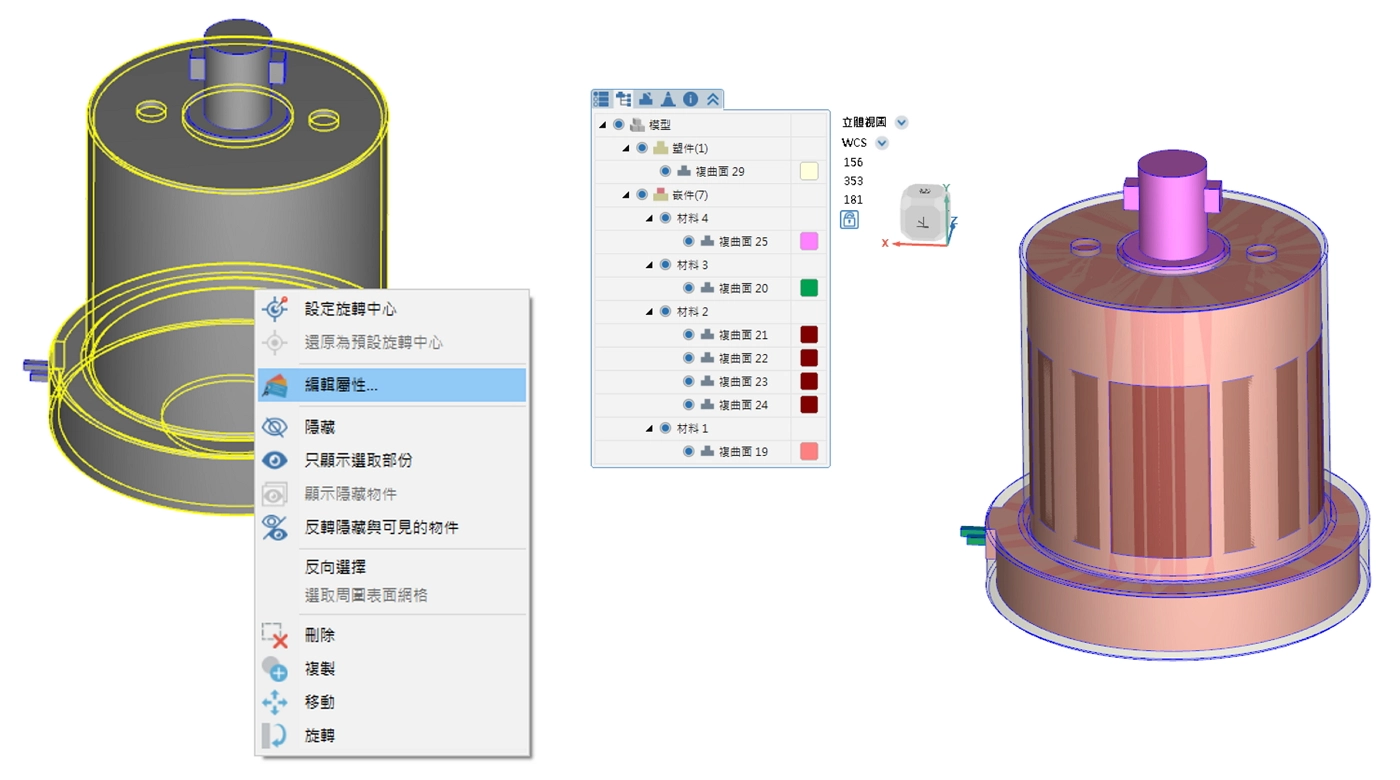

雙擊多重曲面開啟設定屬性的功能，將最外圍多重曲面設定為塑件；選取其他多重曲面，點擊模型頁籤中的屬性，並指定其為嵌件，點選關閉即完成設定。

步驟3：分割複曲面

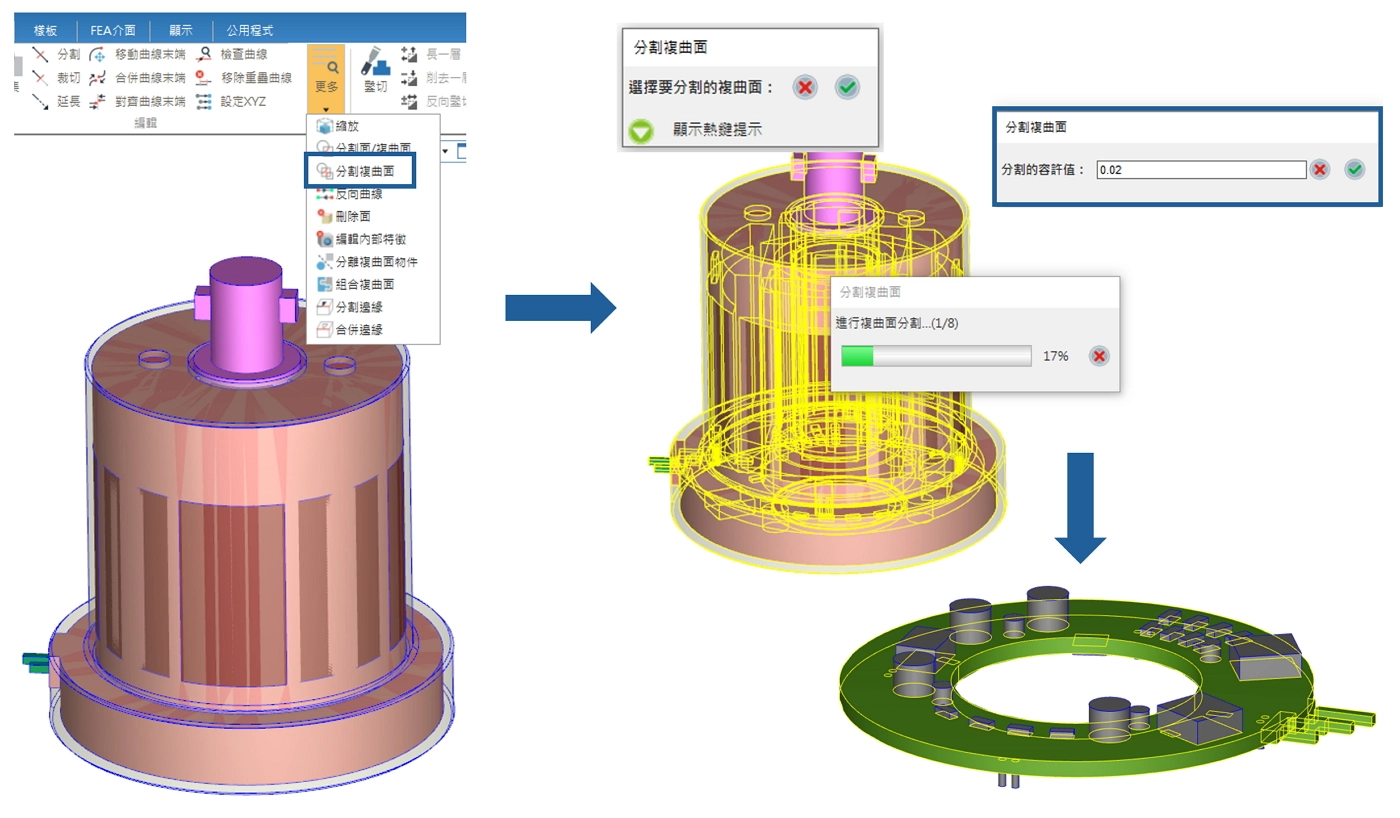

點擊工具頁籤中的分割複曲面功能，選定全模型，並設定分割的容許值，確認後即可開始進行複曲面分割。

建構匹配網格

步驟1：網格撒點

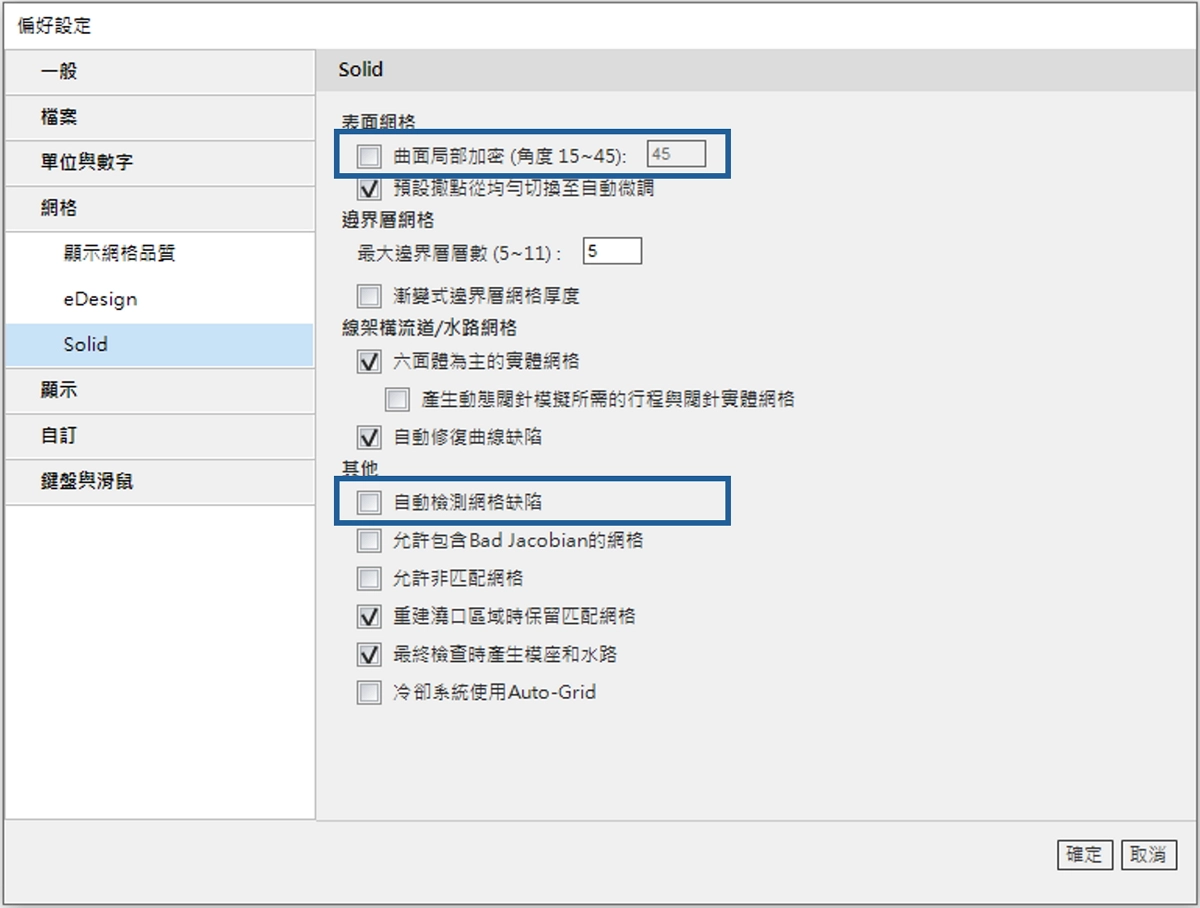

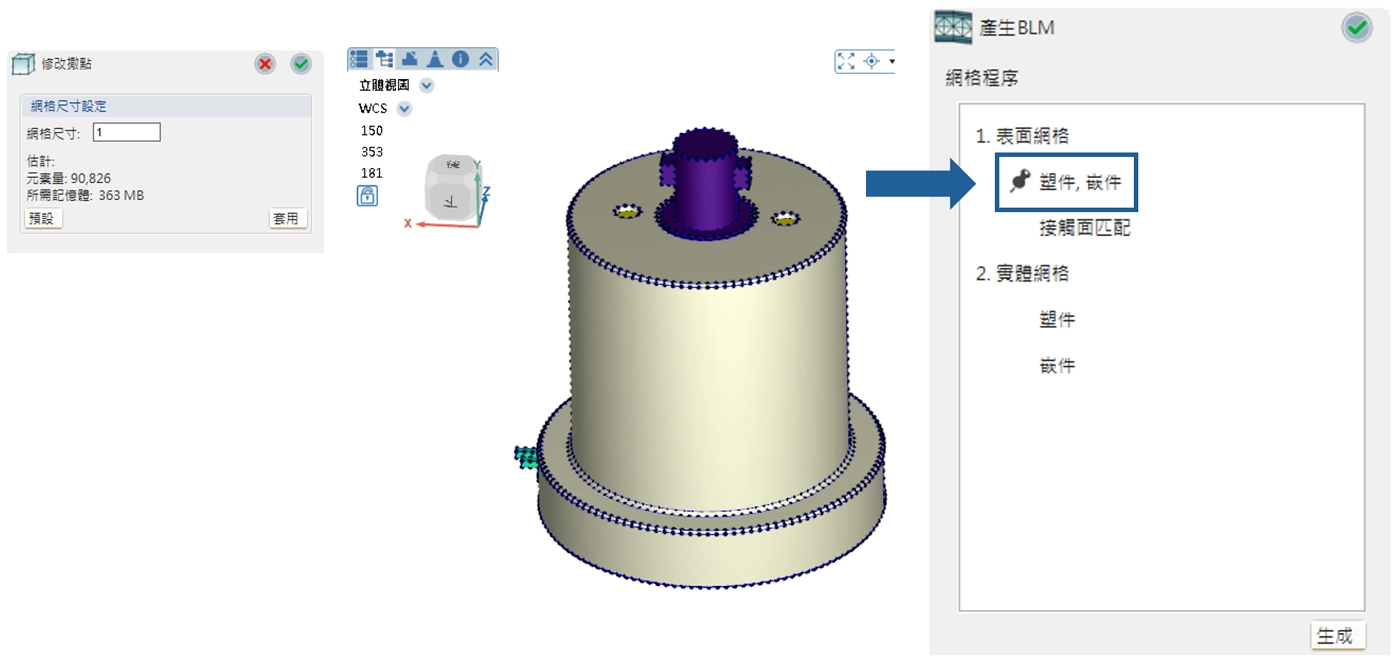

在網格頁籤中，確認網格型態為Solid後，進行網格撒點，網格撒點須注意：

• 撒點密度不宜差異過大，應關閉曲面局部加密。
• 網格數量多時，建議關閉自動檢測網格缺陷，避免修復網格時持續自動更新Defect Tree。

步驟2：產生表面網格

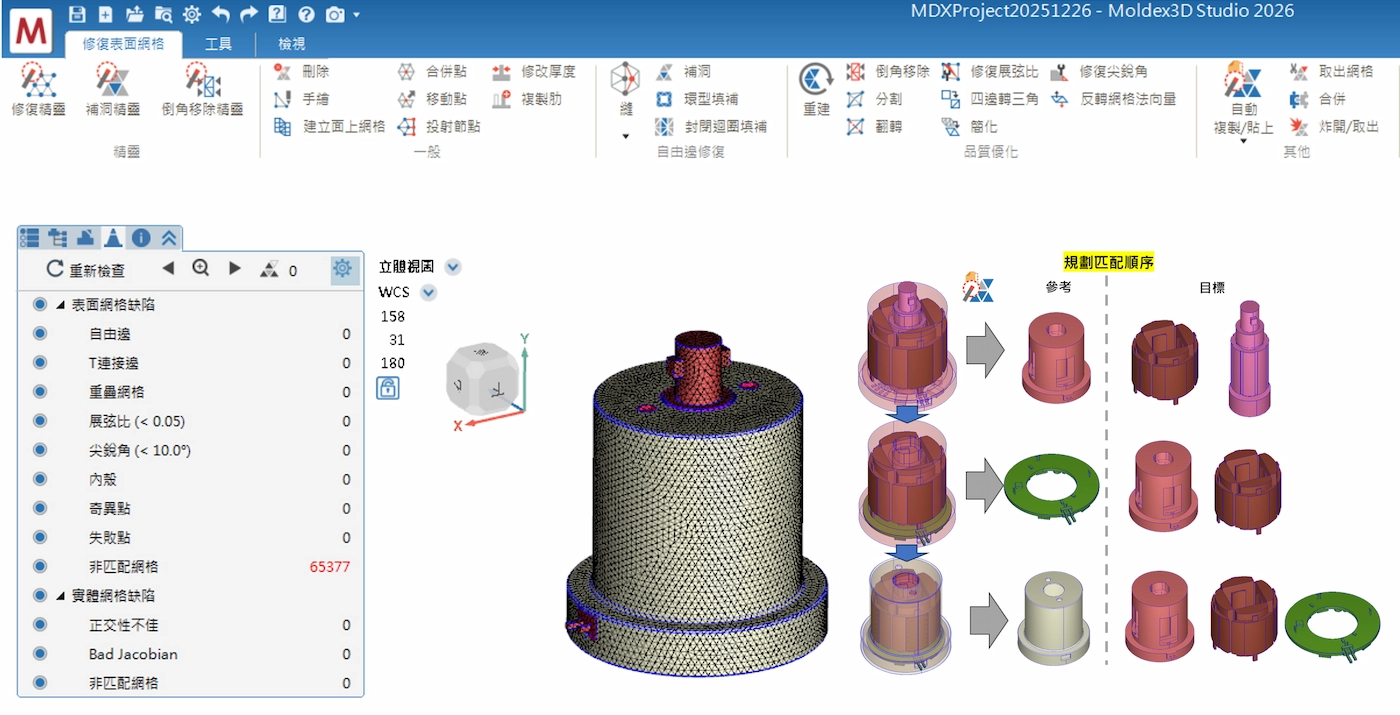

MCM模型需要產生匹配網格，進入BLM Wizard，釘選在第一個步驟以產生表面網格。

步驟3：匹配表面網格

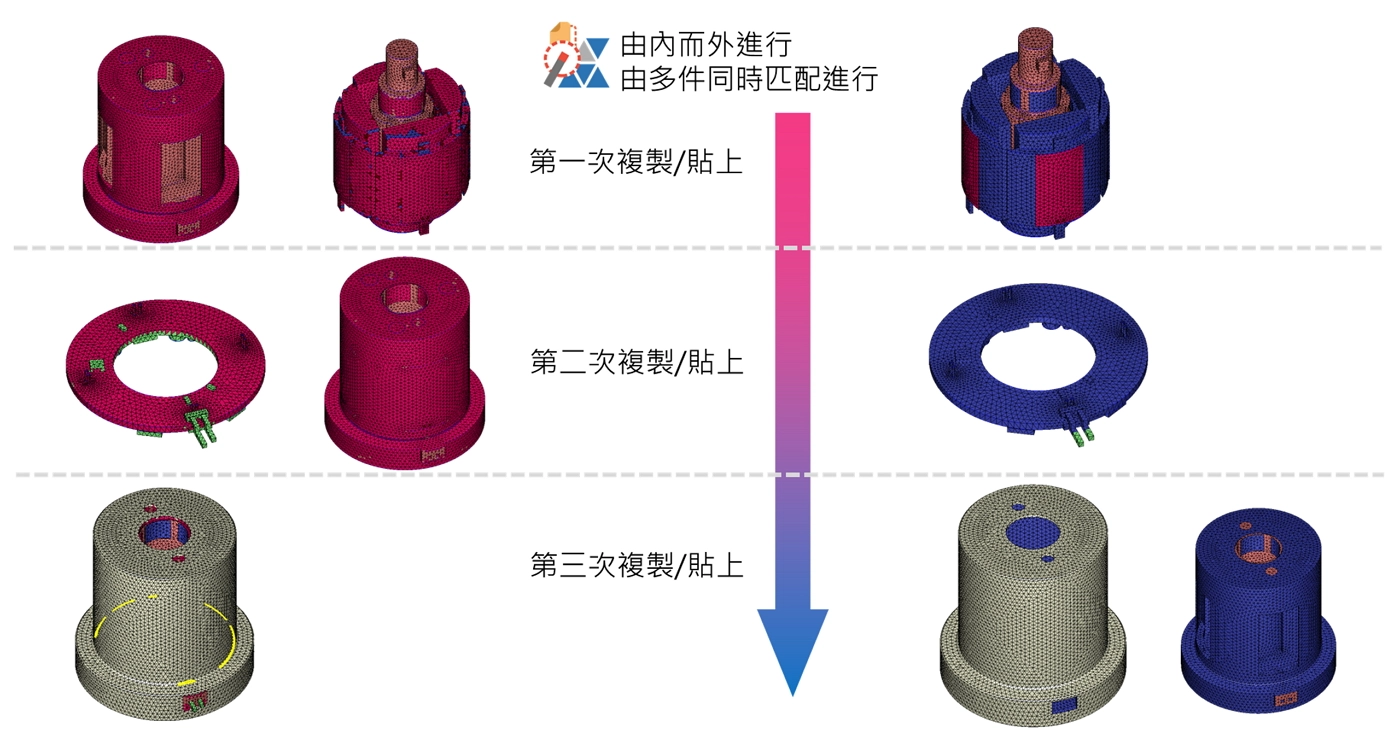

建構匹配網格前，須先規劃不同嵌件網格的匹配順序。由內部嵌件先行匹配，由內至外：

步驟4：自動複製與貼上

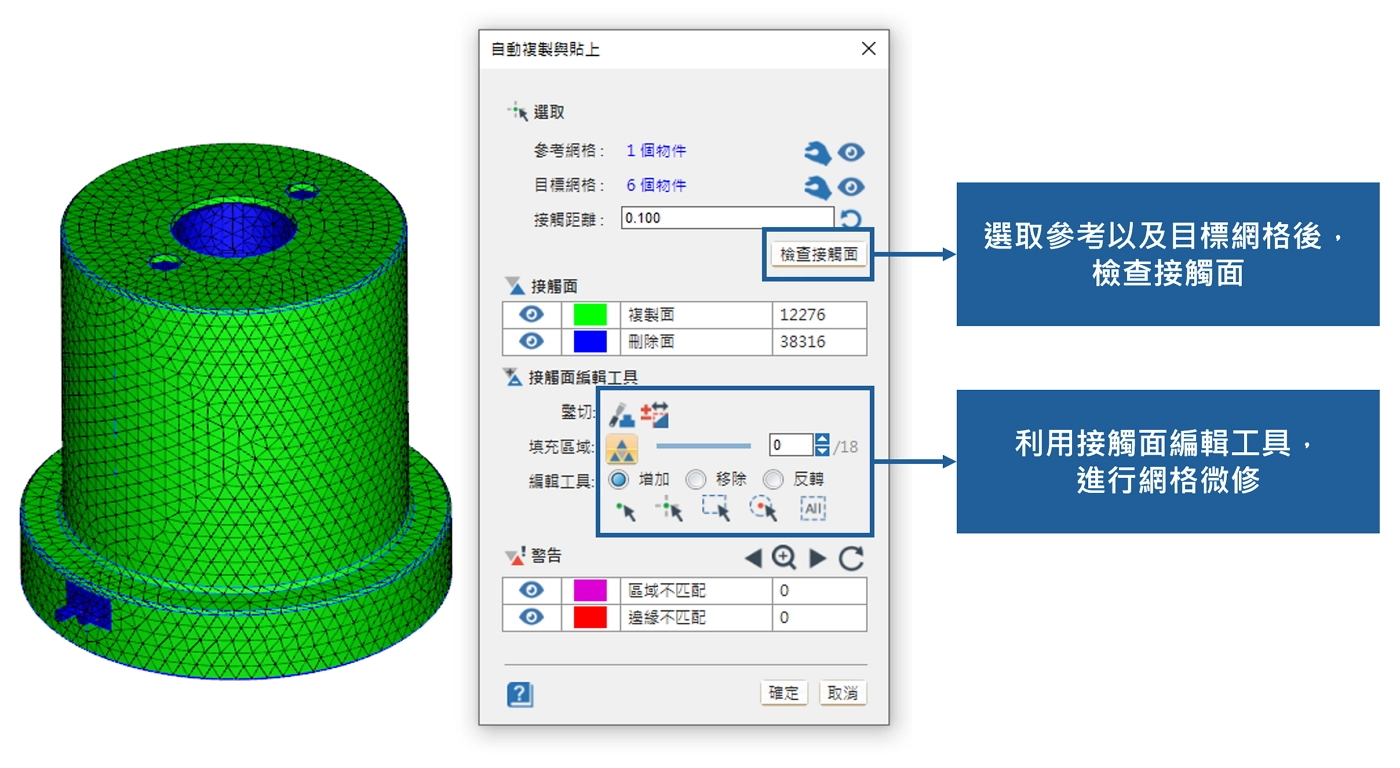

使用自動複製與貼上功能，先選取參考網格，隨後選取目標網格，並且點擊檢查接觸面。

步驟5：接觸面編輯工具

警告會警示區域以及邊緣不匹配的網格，使用接觸面編輯工具，進行網格微修。

步驟6：表面網格匹配完成

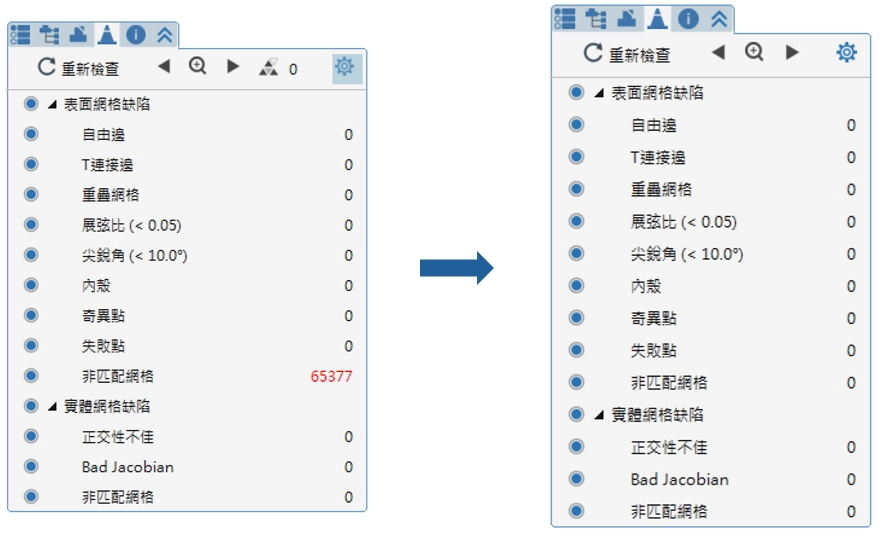

重新檢查表面網格缺陷，非匹配網格成功消除，MCM表面網格全匹配。

步驟7：最終檢查

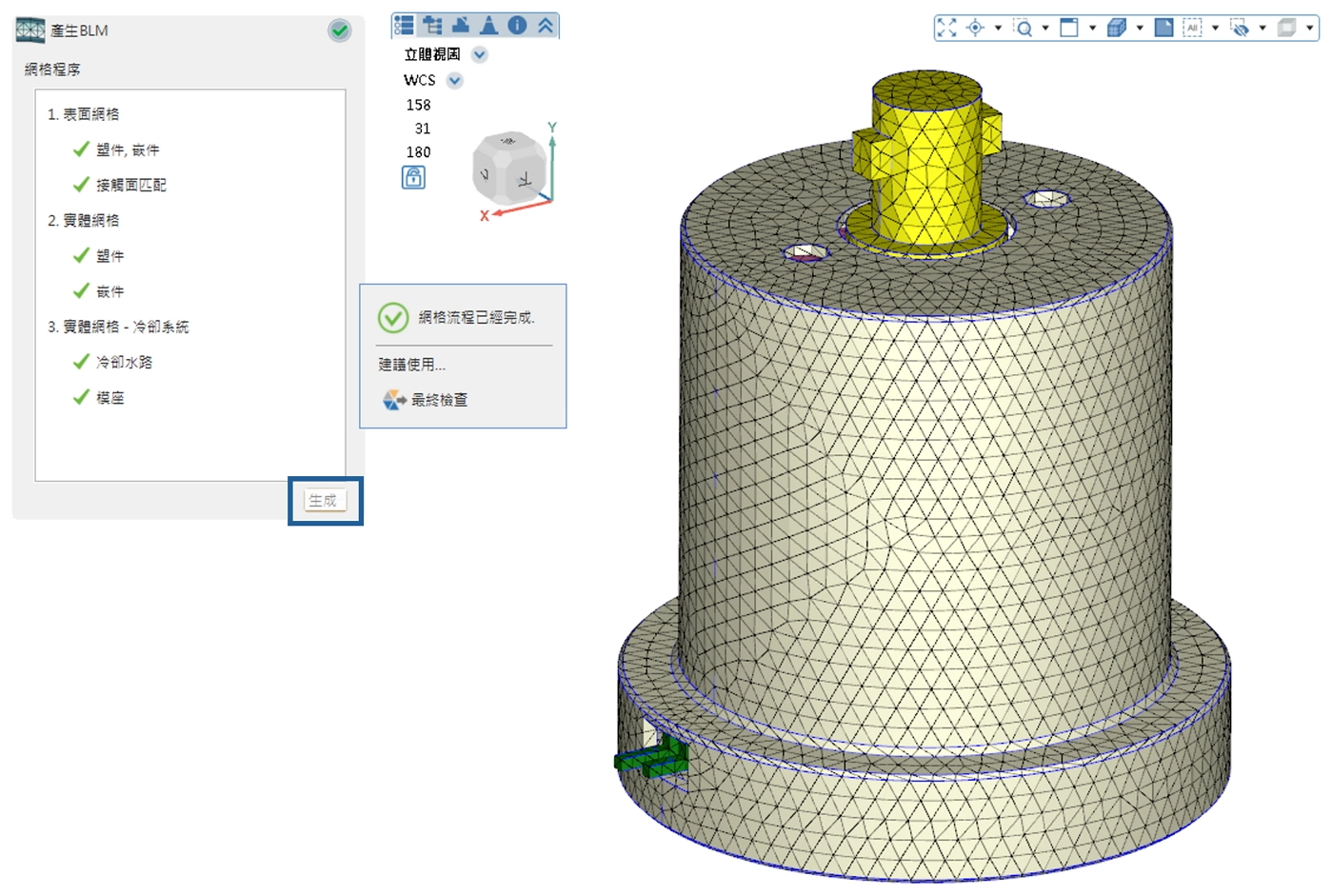

重回網格頁籤，點擊生成即可開啟邊界層網格精靈，點擊精靈中的生成即可繼續生成網格；當所有網格項目皆完成後，即可按精靈中右上角的確認，並離開網格精靈。

分割複曲面（Divide Polysurfaces）特色

• 更快速地完成幾何接觸面的分割
• 提供更明確的進度條資訊，可了解當前執行進度
• 可以點選進度條的取消鍵，中斷Command的執行流程。
• 無須針對不同的被切幾何，反覆執行分割面／複曲面功能
• 分割複曲面功能會自動判斷哪些複曲面幾何間有接觸，在使用者輸入的容許值內進行分割。
