樹脂轉注成型（Resin Transfer Molding，RTM）是一種先進的複合材料成型製程，通常透過將纖維布含浸樹脂來生產高性能複合材料零件。RTM能夠生產具備高質量、複雜幾何形狀，以及尺寸精度、機械性能良好且一致的零部件。
Moldex3D RTM可以讓使用者在Studio上依照現場纖維布之鋪排來進行立體網格設計，也能從外部前處理軟體如Rhino、Hypermesh等輸入。Studio亦支援由ANSYS ACP提供RTM前處理所輸出的3D HDF5檔（包含實體網格、Ply、排向等資料）；Multiscale.sim的local滲透率數值可一併匯入Studio，以提供更精確的RTM流動分析，讓使用者可以更全面了解整個製程會遇到的現象與潛在問題。
模型準備
步驟1：在ANSYS ACP與Multiscale.sim輸出3D HDF5檔案
首先在ACP中完成Drape模擬並生成實體模型，接著使用Workbench更新模型，最後執行「perform_map_permeability.bat」腳本，將滲透係數映射到有限元素模型並輸出為HDF5檔案。檔案最終會出現在項目「user_files」資料夾中，格式為3D結構化數據，可用於後處理或進一步分析。
專案準備
步驟2：把在ANSYS ACP製作好的網格及相關資訊輸入Studio進行後續分析

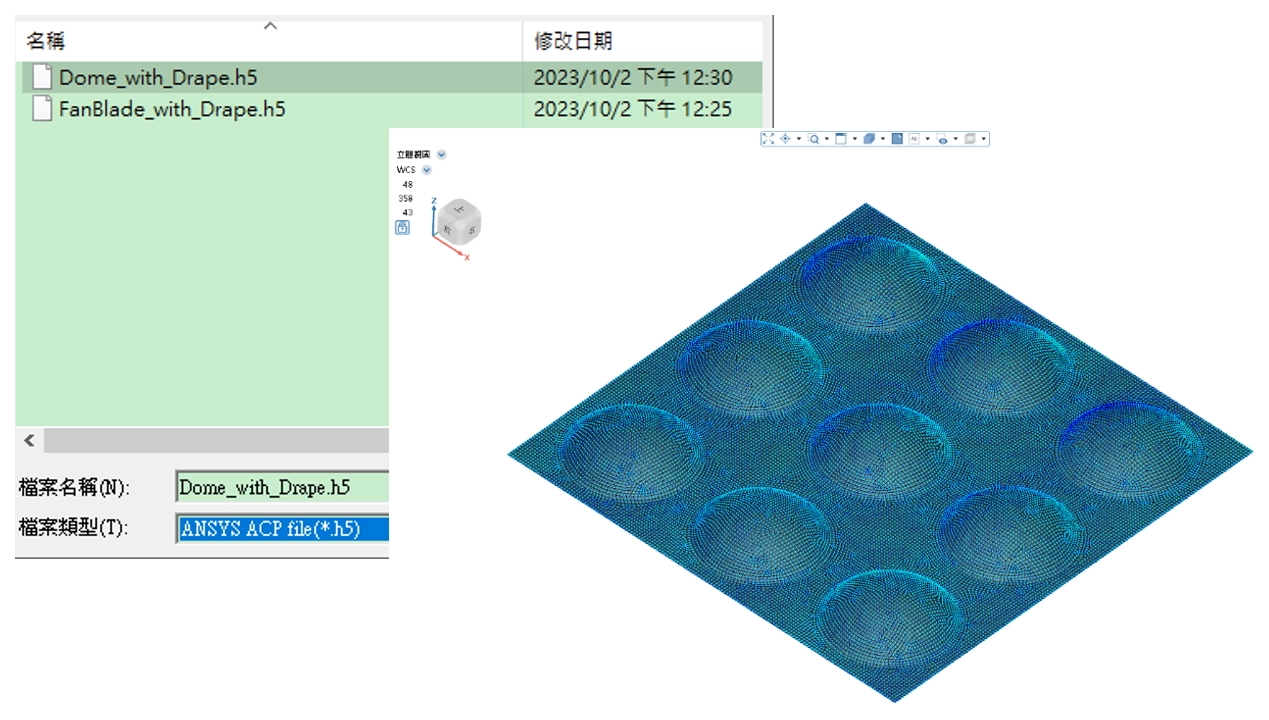

開啟Studio，選擇樹脂轉注成型模組。接著選擇匯入幾何，檔案類型選擇ANSYS ACP file (*.h5)，並選擇對應檔案。匯入成功後會顯示對應之網格。

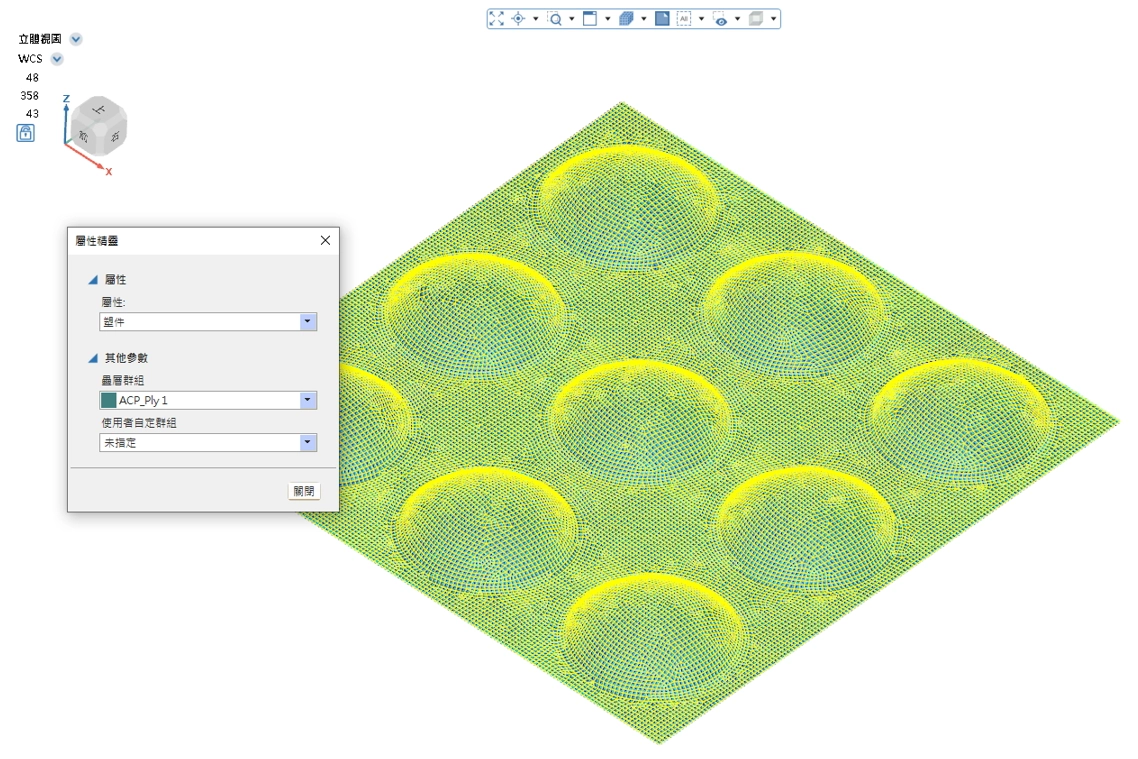

系統自動導入纖維排向資料。
完成前處理
步驟3：設定邊界條件

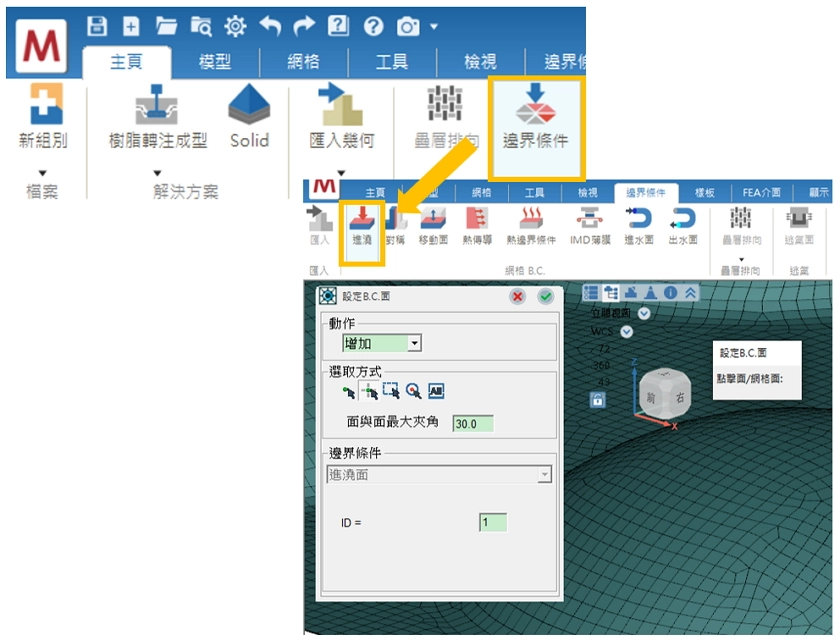

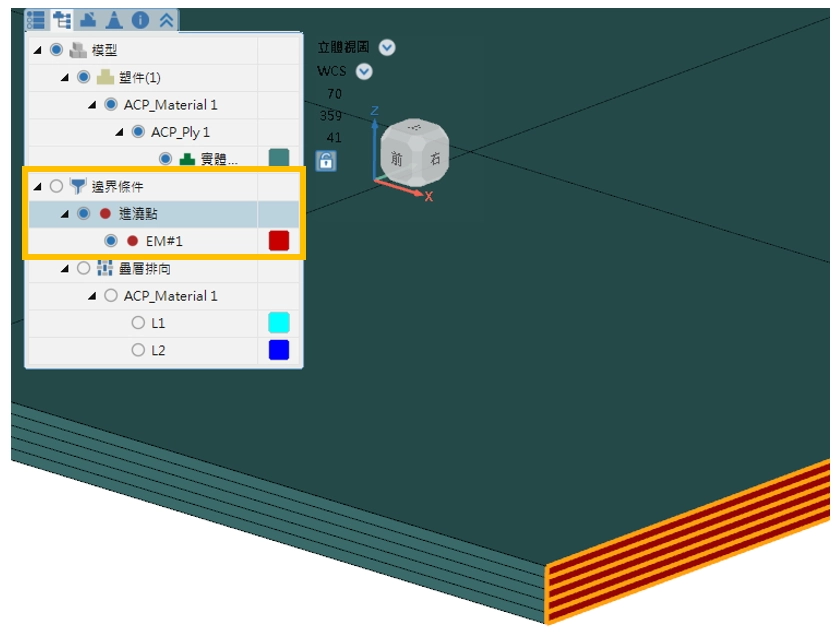

首先點擊邊界條件，並選擇進澆。接著選取適當的區域來設定進膠面或其他邊界條件。
步驟4：執行最終檢查

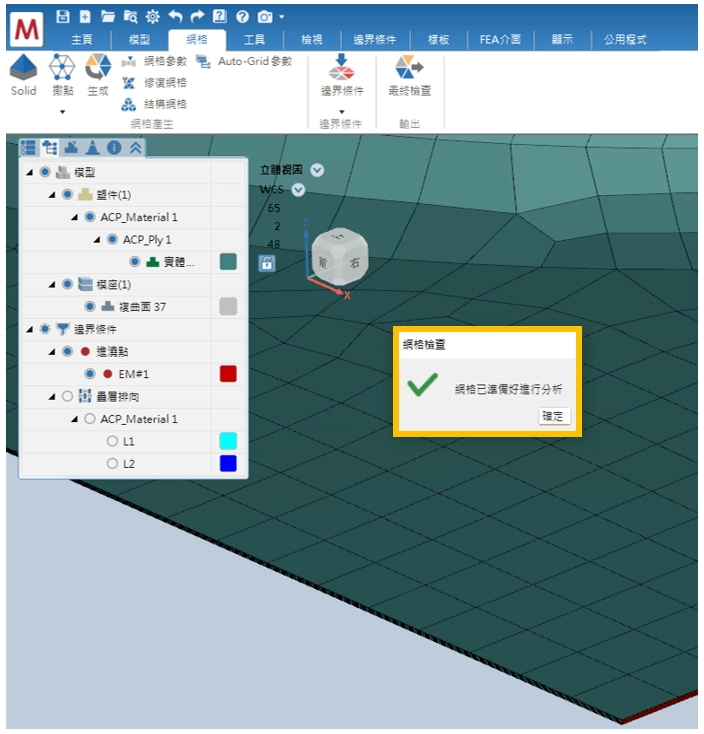

在網格頁籤執行最終檢查，即完成藉由ANSYS ACP提供RTM前處理網格及相關資訊。
步驟5：執行分析
進一步設定材料、成型條件及計算參數等，然後執行分析，即可得到對應之分析結果。
